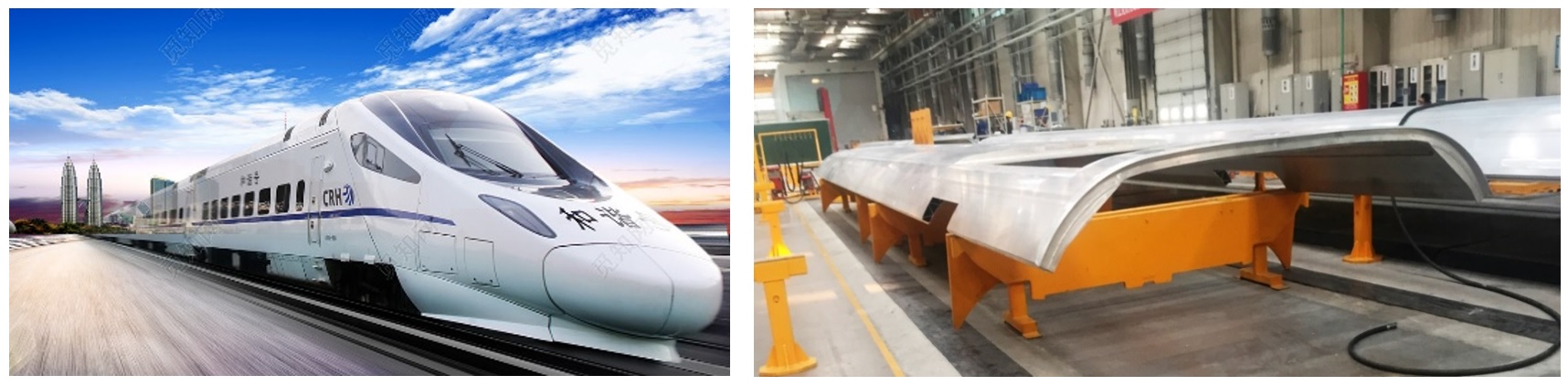

在列车车体制造过程中，需要对车厢车体（侧墙、车顶等）的截面形状偏差进行在线检测，获取准确的形状参数，以供检修与优化工艺参数。

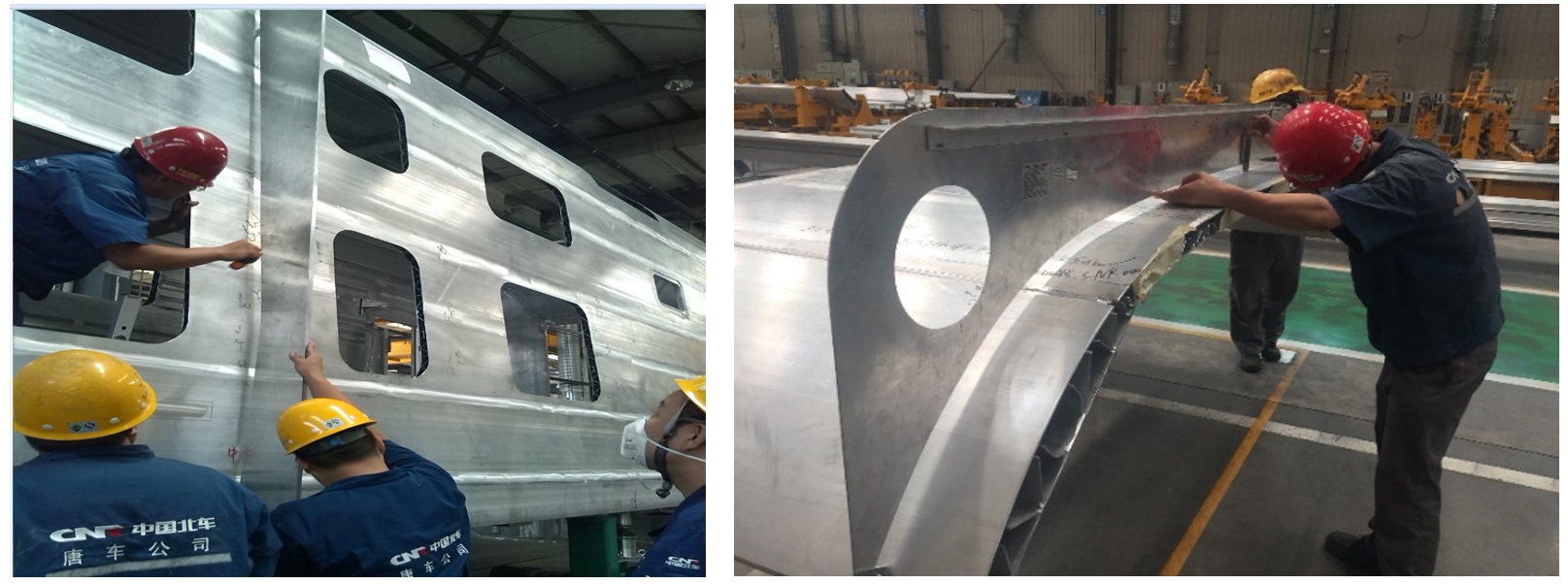

现有方法是采用一个整体式的铝合金卡板作为标准模板，由工人采用刻度尺逐点测量卡板与车体之间的间隙。其突出问题是：精度低、效率低、强度大、无数据、不能追溯，无法满足现代化生产需求。

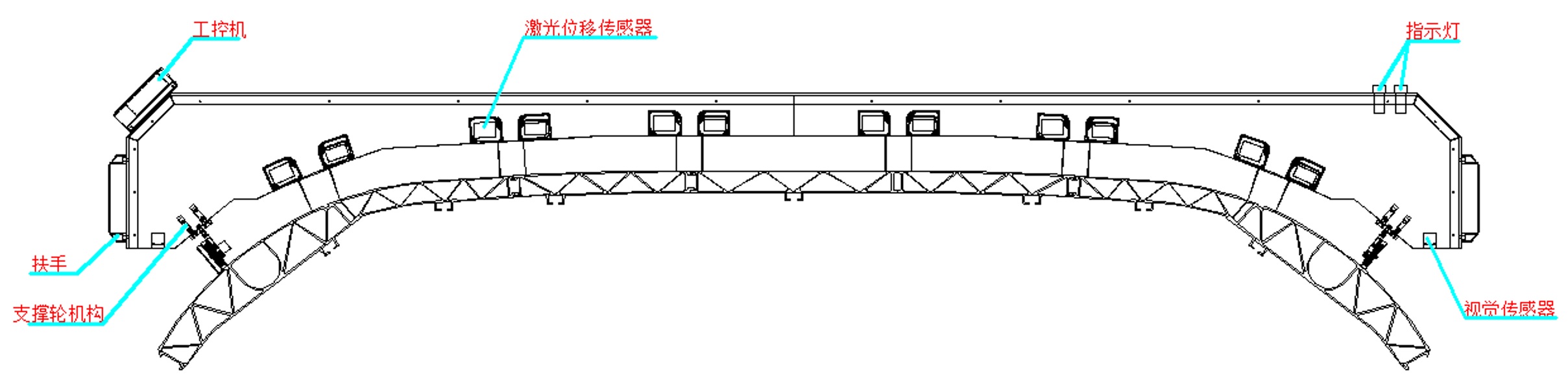

    列车车体测量卡板为一体化智能在线测量器具，内置激光位移传感器和视觉传感器实现，实现车体界面轮廓点非接触高精度测量。

特点特色：

• 一体化：卡板内部集成有传感器、工控机、触摸屏显示器，

• 无缆化：内置可充电锂电池，长久工作，彻底摆脱外界电缆；数据无线发送；

• 自动化：一键操作、自动采样、自动处理、自动存储、自动发送；

• 高精度：激光传感器+视觉传感器，非接触测量，自动校准；

技术指标：

1. 车体类型：侧墙、车顶（可定制）；

2. 测量精度：轮廓偏差重复精度0.5mm，宽度偏差重复精度±1mm ；

3. 测点数量：默认14个（可定制）；

4. 存储容量：不少于8GB（可扩充）；

5. 卡板重量：总重量一般不超过15kg（含电池）；

6. 传输方式：WIFI无线传输、4G/5G（可选）；

7. 工作时间：充电一次可连续工作时间不少于4小时；
